该设备由活套、放卷筒和七个拉丝卷筒组成，根据要生产线材的规格，在各道卷筒前面安装相应的拉丝模，拉丝模由大到小，到最末一道为所要求规格的产品线径。线材由活套经放卷筒出来后经过第一道拉丝模到第一个卷筒，从第一个卷筒再到第二个拉丝模，这样一级一级拉下去，到最后一个为收卷筒。各卷筒之间有一个汽缸摆臂，用于位移传感器把张力反馈到变频器，变频器根据反馈信号作PID闭环控制，使其各个卷筒之间张力保持 恒定。工艺要求在要更换接丝模的情况下直接把模具规格输入人机界面，变换拉丝模之后整个系统照样能正常生产运行。

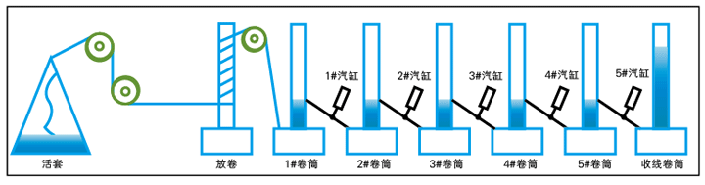

工艺演示图
系统控制原理

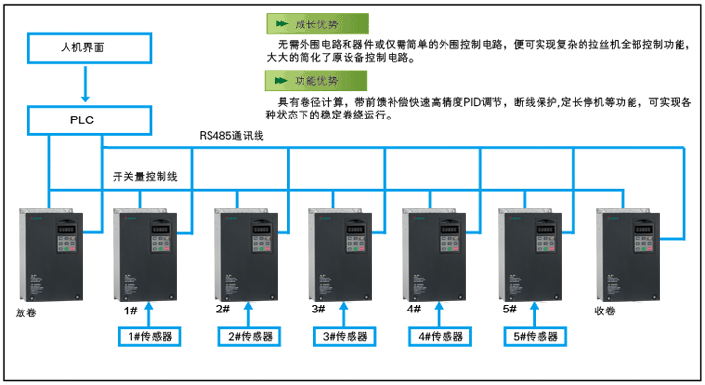

变频器在PLC给定频率及运行信号后，通过传感器反馈回的0-10V信号作内部PID自调节，E380系列变频器通过带前馈补偿的PID控制，可以实现高度稳定的张力控制。系统控制简图如下：
